未知 外填充墙砌块强度等级   [ 日期:2009-12-13 ]   [ 来自:本站原创 ]  HTML

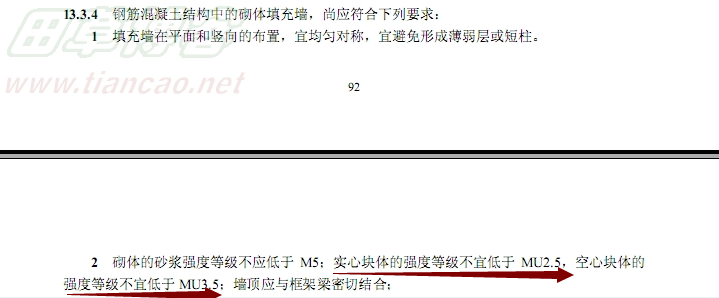

《建筑抗震设计规范》(GB50011-2010)正式版.pdf:条文13.3.4 P92页

按此在新窗口打开图片



抗规

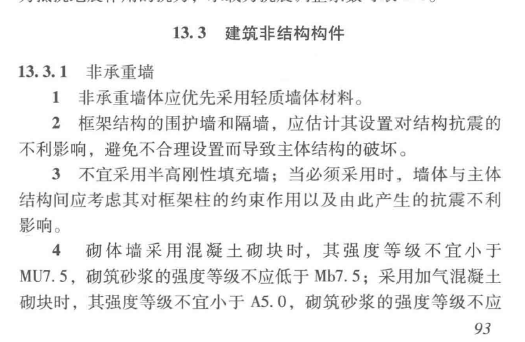

  13.3.3 砌体墙应采取措施减少对主体结构的不利影响,并应设置拉结筋、水平系梁、圈梁、构造柱等与主体结构可靠拉结:
  1 多层砌体结构中,后砌的非承重隔墙应沿墙高每隔500mm配置2φ6拉结钢筋与承重墙或柱拉结,每边伸入墙内不应少于500mm;8度和9度时,长度大于5m的后砌隔墙,墙顶尚应与楼板或梁拉结。
  2 钢筋混凝土结构中的砌体填充墙,宜与柱脱开或采用柔性连接,并应符合下列要求:
  1)填充墙在平面和竖向的布置,宜均匀对称,宜避免形成薄弱层或短柱;
  2)砌体的砂浆强度等级不应低于M5,墙顶应与框架梁密切结合;

高规
6.1.5 抗震设计时,砌体填充墙及隔墙应具有自身稳定性,并应符合下列要求:
1 砌体的砂浆强度等级不应低于M5,墙顶应与框架梁或楼板密切结合;


2009全国民用建筑工程设计技术措施(结构)
砌体结构6.5.1.7
7 骨架房屋的填充墙及围护墙
1)通常作为自承重墙的骨架房屋的填充墙及围护墙,除满足稳定和自承重外,尚应考虑下列荷载或作用,以及使用功能
①水平风荷载或地震作用;
②可能的侧向推力或冲击荷载、吊挂荷载;
③骨架或砌体变形引起的约束作用或变形积累产生的过载。这是引起骨架结构或填充墙开裂或破坏的重要原因;
④围护墙应满足防护要求,隔墙应满足隔声及防火要求
⑤围护墙、 隔墙应尽量采用轻质高强材料, 砌体强度等级, 砌块、 空心砖不应低于MU5.0,砂浆不宜低于M5.0,

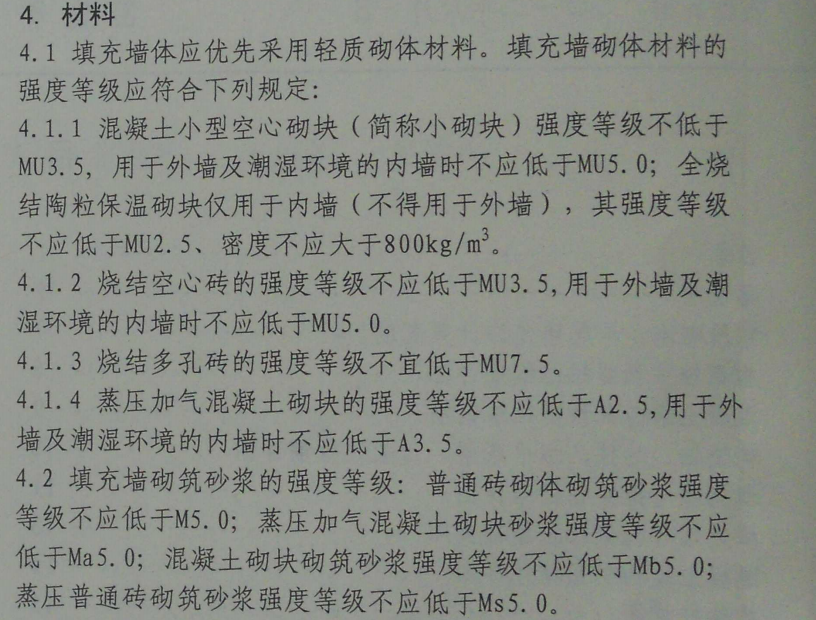

框架结构填充墙小型空心砌块墙体结构构造(02SG614)说明3.3.b
b 填充墙外墙的小砌块强度等级不应小于MU5.0,抗冻性和抗渗性应满足设计要求。内墙不应小于MU3.5,密度等级范围小于等于1200KG/m^3.


12G614-1 砌体填充墙结构构造
按此在新窗口打开图片

江苏省房屋建筑工程抗震设防审查细则第二版

按此在新窗口打开图片
按此在新窗口打开图片

[本日志由 tiancao1001 于 2019-12-09 09:54 AM 编辑]
