★下载★


        关注公众号：ByCAD
        回复关键字："TcDHB“  或 "叠合板"


• 适用于AutoCAD 2012:          TcDHB_R18.dll

• 适用于AutoCAD 2013~2014: TcDHB_R19.dll

• 适用于AutoCAD 2015~2016: TcDHB_R20.dll

• 适用于AutoCAD 2017:          TcDHB_R21.dll


1、搜索楼板
    a、从结构平面图搜索楼板
    命令：TcSSLB
    搜索可能应为方便不闭合出错，或因平面图过于复杂处理需要几分钟。对于不闭合的建议手动闭合，对于复杂的建议分区搜索。



    b、从天正建筑图搜索楼板
    命令：TcJZSSLB
    执行此命令前，应先执行天正建筑SSFJ（搜索房间命令），如果建筑图的房间不闭合，应先将建筑墙体闭合。

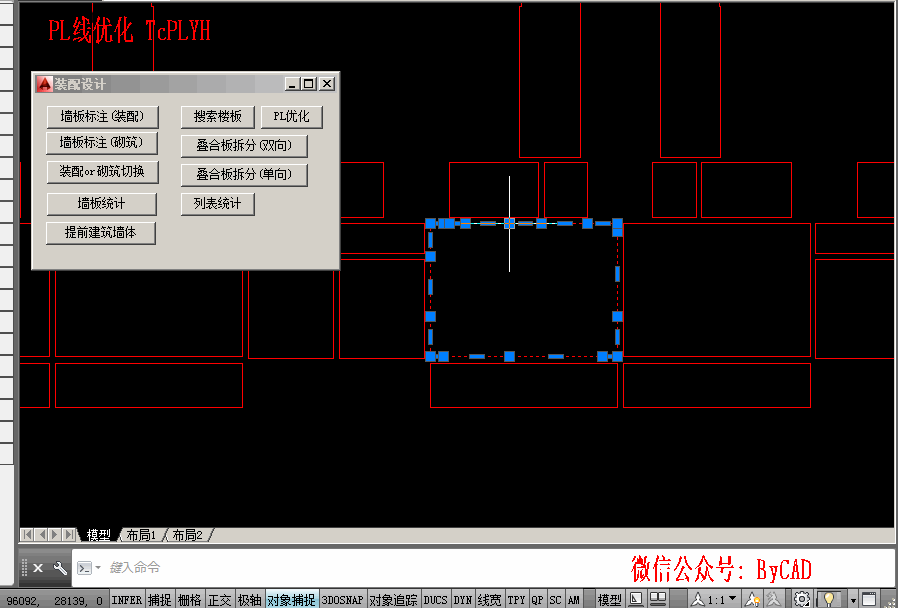

    c、轮廓线优化
    命令：TcPLYH
    轮廓线包含的顶点可能太多，软件处理可能容易出错。拆分前宜进行优化，去除多余的顶点。

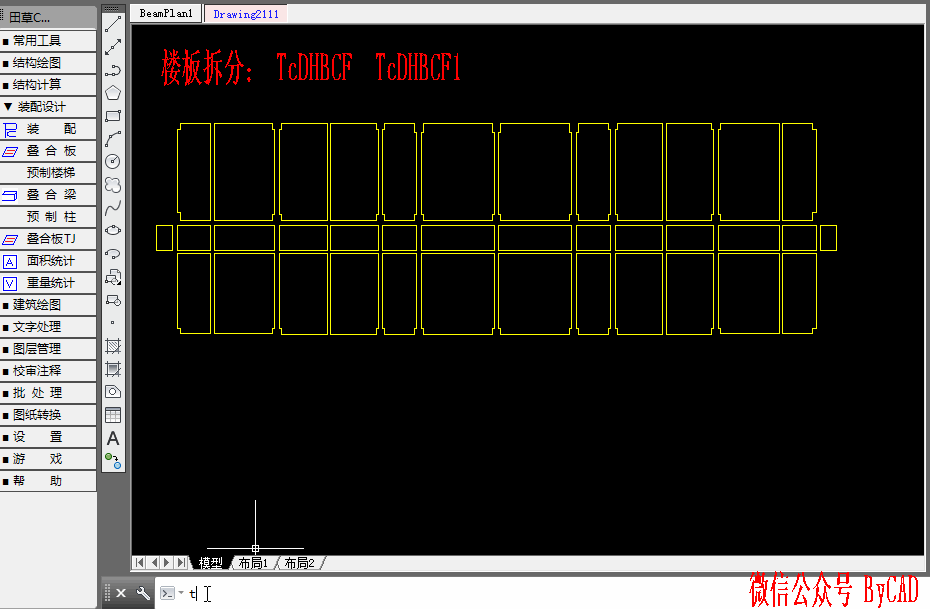

2、叠合板拆分
    a、双向板拆分
    命令：TcDHBCF
    可设置拆分模式，比如等比例拆分或中间取整拆分。可设置接缝宽度，偏移宽度。可同时标注拆分后板的面积的重量。


    b、单向板拆分
    命令：TcDHBCF1
    可设置拆分模式，比如等比例拆分或中间取整拆分。可设置偏移宽度。可同时标注拆分后板的面积的重量。

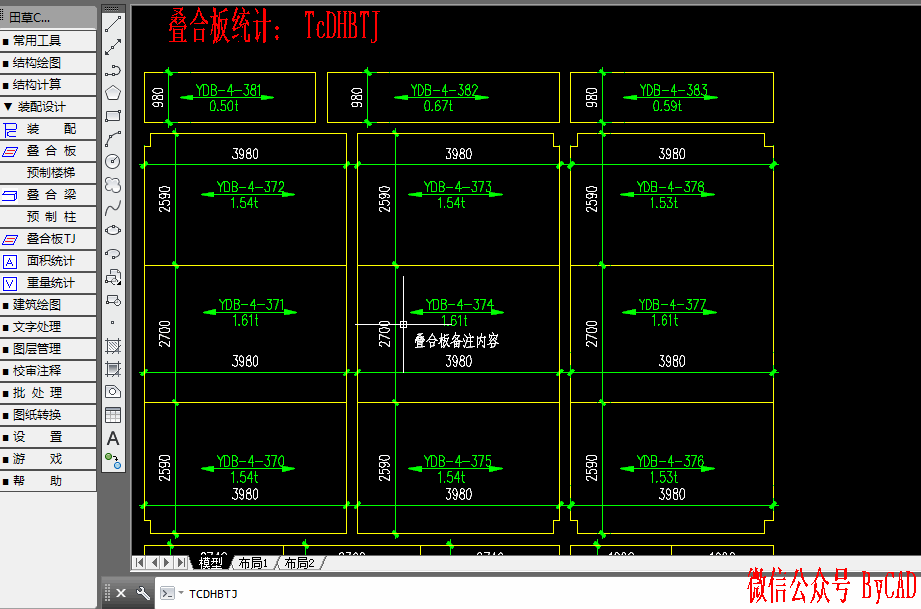

3、叠合板统计
    命令：TcDHBTJ
        对于倾斜搁置的叠合板，需要旋转后再统计。

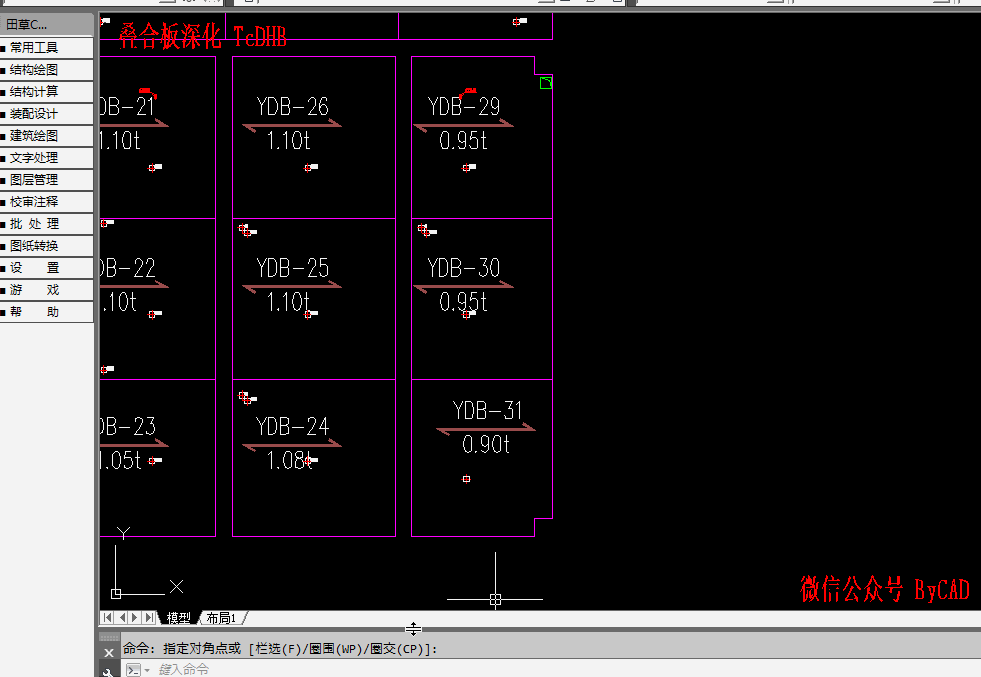

4、叠合板深化
    命令：TcDHB


工具箱下载
http://www.tiancao.net/blogview.asp?logID=1881
