未知 田草CAD工具箱—>桩位检查、编号、坐标导出   [ 日期:2012-11-13 ]   [ 来自:本站原创 ]  HTML
按此在新窗口打开图片

插件下载:

    本插件不提供单独下载,请下载工具箱(工具箱中包含此插件)。
    下载地址:
        关注公众号:ByCAD
        回复关键字:工具箱


  •  适用于AutoCAD2006:桩承台_R16.dll
  •  适用于AutoCAD2007~2009:桩承台_R17.dll
  •  适用于AutoCAD2010~2012:桩承台_R18.dll
  •  适用于AutoCAD2013~2014:桩承台_R19.dll
  •  适用于AutoCAD2015~2016:桩承台_R20.dll
  •  适用于AutoCAD2017:桩承台_R21.dll
  •  适用于AutoCAD2018:桩承台_R22.dll
  •  适用于AutoCAD2019~2020:桩承台_R23.dll
  •  适用于AutoCAD2021~2023:桩承台_R23.dll

[/size]


 简介:

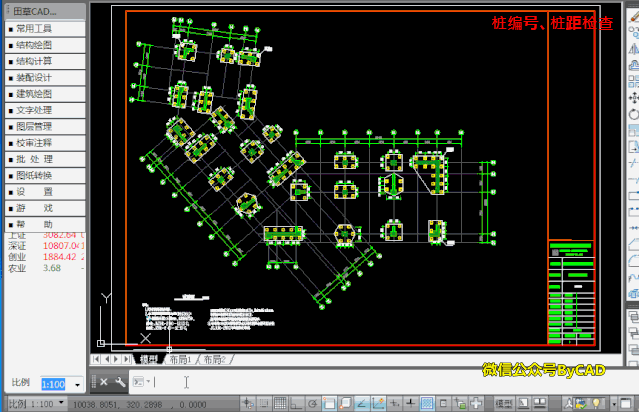

                桩位按照从上到下从左到右编号,并检查是否有桩距过小,甚至碰撞或重合,并且提示。可以识别同名参照块,同层的PL线,或同层圆表示的桩。可以将管桩替换为方桩,也可以将方桩替换为管桩。可以将未标识中心线的桩批量添加桩中心线。

 命令:
                TcZhuang 桩编号和排序,及桩距、是否重叠检查,管桩和方桩之间的转化。
                TcZXX   桩添加中心线
                TcZBH   桩编号和排序、桩位坐标导出
                TcZDW   桩定位
                TcZZB    桩位坐标导入到剪切板,打开Excel即可粘贴。

 操作:
                第一次使用在AutoCAD中输入命令 netload 加载*.dll文件。
                以后只要输入TcZhuang、TcZBH等命令时,AutoCAD会自动加载该文件。


[本日志由 tiancao1001 于 2022-12-25 01:06 PM 编辑]
