未知 田草CAD工具箱—>墙柱面积   [ 日期:2011-07-20 ]   [ 来自:本站原创 ]  HTML


按此在新窗口打开图片

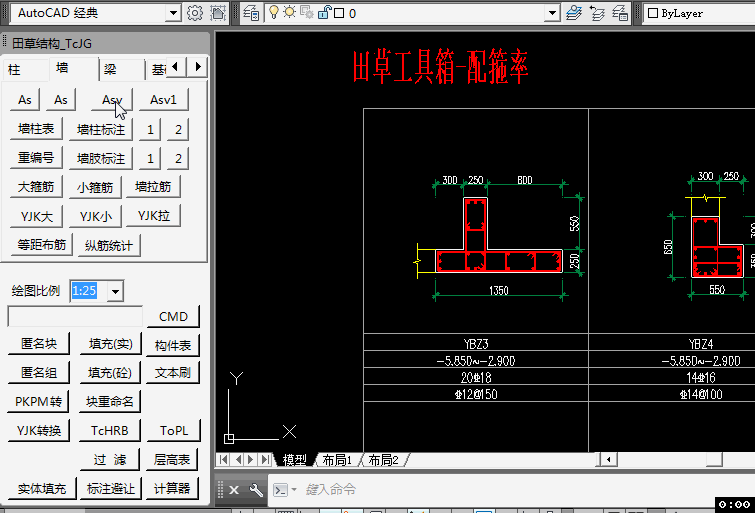

上图演示功能的命令:TcQiangAsv
注:配箍率计算的准不准,在于参数设置必须准确。绘图必须按照软件约定大箍筋小箍筋拉筋,要能区分开。

按此在新窗口打开图片

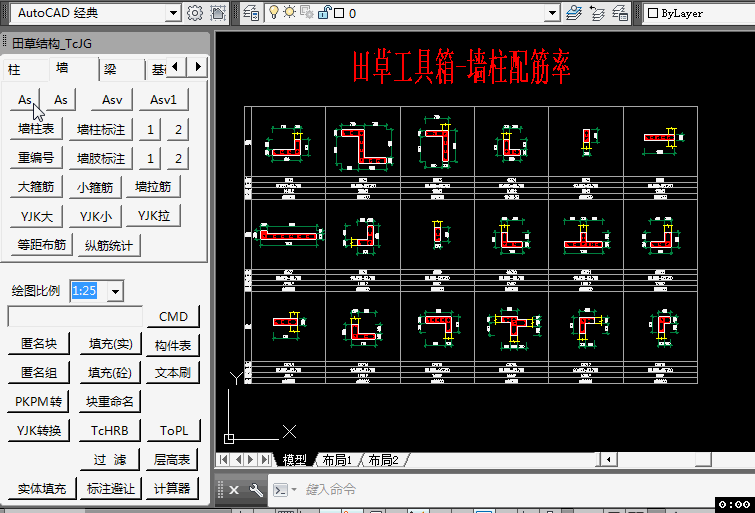

上图演示功能的命令:TcQZAS
注:在墙柱绘制的时候,墙柱表格可以是参照块也可以是特定图层的PL线框。

按此在新窗口打开图片

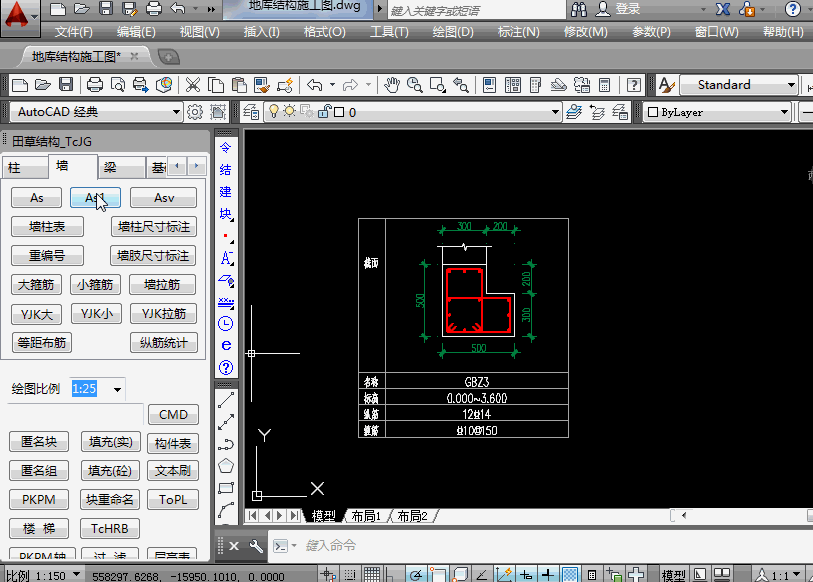

上图演示功能的命令:TcQZAS1


按此在新窗口打开图片

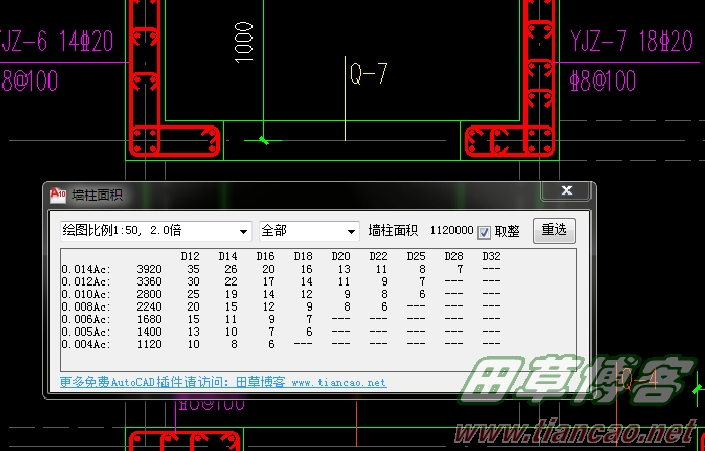

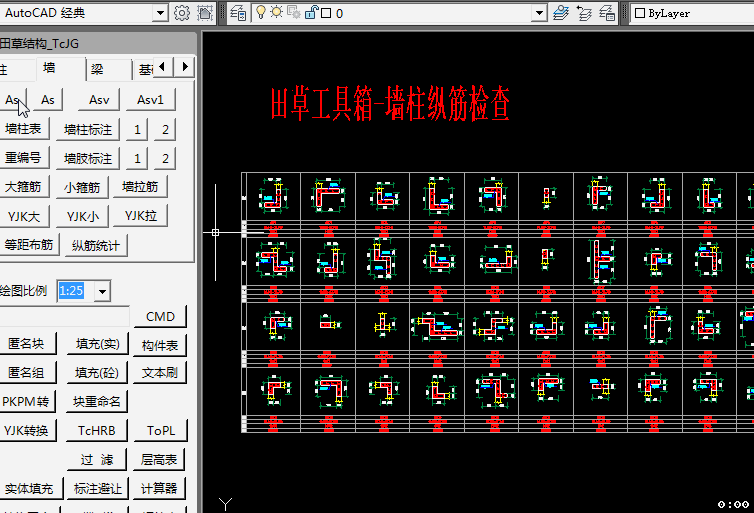

上图演示功能,墙柱纵筋根数检查,和详图纵筋是否重叠或碰撞检查。

按此在新窗口打开图片

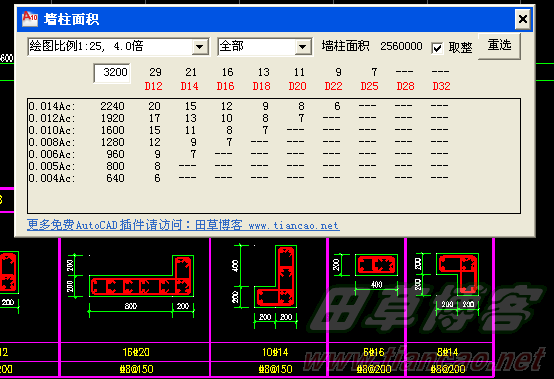

2012-12 增加计算面积输入
按此在新窗口打开图片





插件下载:





 简介:
    选择墙柱构件(约束边缘构件、构造边缘构件)的PL线,选择墙柱的绘图比例,软件自动给出墙柱应该配置的纵向钢筋的根数(0.004Ac~0.014Ac),也可以直接输入墙柱的纵筋计算面积,软件给出各直径钢筋对应的根数。
    计算墙柱体积配箍率
    计算墙柱纵筋配筋率
    检查墙柱钢筋标注根数与详图根数是否一致。
 注:插件管理器需要microsoft framework .net 2.0 的支持。


 命令:
    TcQZAs
    TcQZAs1

 使用方法:
1、打开AutoCAD后,使用 netload 命令加载。
2、输入命令:TcQZAS
3、选择墙柱截面PL线
4、弹出对话框(如上图),将会显示出,当前截面按照规范相关规定,应该配置的纵向钢筋的根数。


 VBA版本:

1、加载文件 墙柱面积.lsp 或者将其添加至 AutoCAD应用程序启动组中。
2、输入命令:QZAS
【墙柱面积.rar】点击下载此文件




[本日志由 tiancao1001 于 2018-06-06 06:43 PM 编辑]
