田草CAD工具箱—>梁表柱表墙柱表 -

☆下载☆

    本插件不提供单独下载，请下载工具箱（工具箱中包含此插件）。
    下载地址：
        关注公众号：ByCAD
        回复关键字：工具箱

适用于AutoCAD 2006: 梁柱表_R16.dll
适用于AutoCAD 2007~2009: 梁柱表_R17.dll
适用于AutoCAD 2010~2012: 梁柱表_R18.dll
适用于AutoCAD 2013~2014: 梁柱表_R19.dll
适用于AutoCAD 2015~2016: 梁柱表_R20.dll
适用于AutoCAD 2017: 梁柱表_R21.dll
适用于AutoCAD 2018: 梁柱表_R22.dll
适用于AutoCAD 2019~2020: 梁柱表_R23.dll
适用于AutoCAD 2021~2023: 梁柱表_R24.dll

更新时间：2018-09-05

简介：

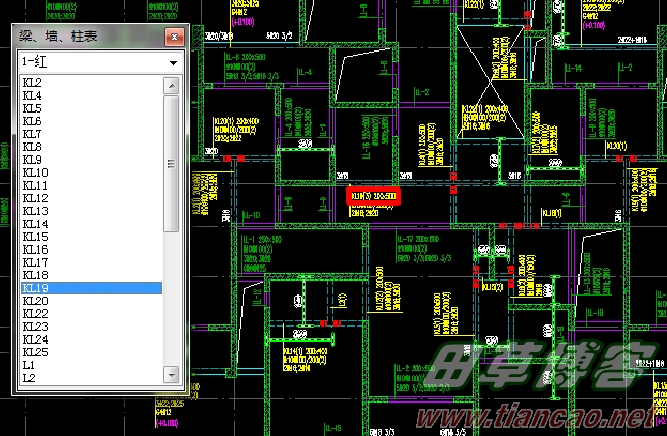

你的施工图中梁编号有多少？柱呢？墙柱呢？当工程比较复杂，编号很多的时候，你能很快找出某根梁、柱、墙柱吗？使用本插件，能将梁、柱、墙柱等列表，点击其中一个，就会将图中所有该构件亮显出来。你还可以自定义构件名称，你还可以指定亮显构件框的颜色。
在AutoCAD2006上使用，需要microsoft framework .net 2.0 的支持。

命令：

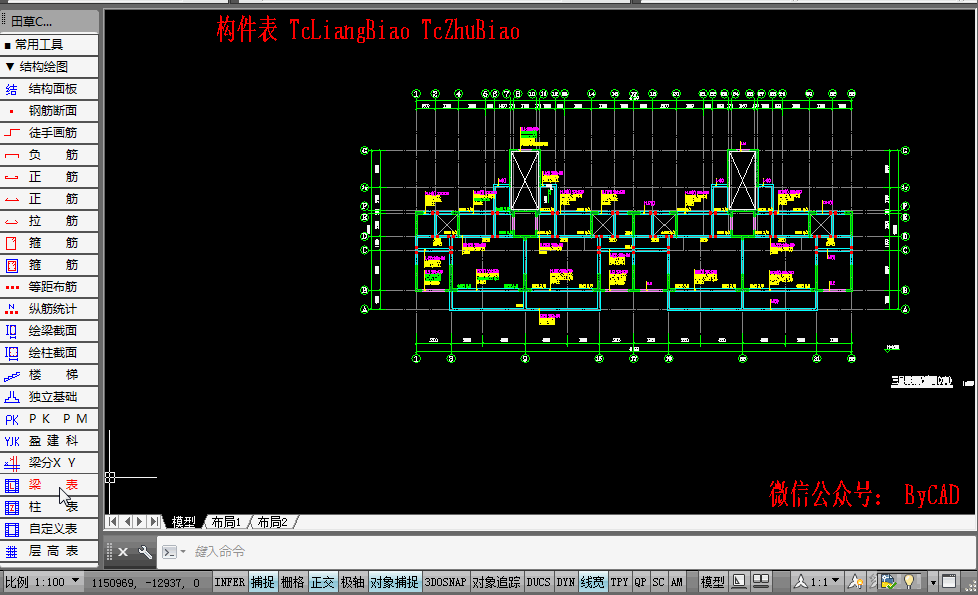

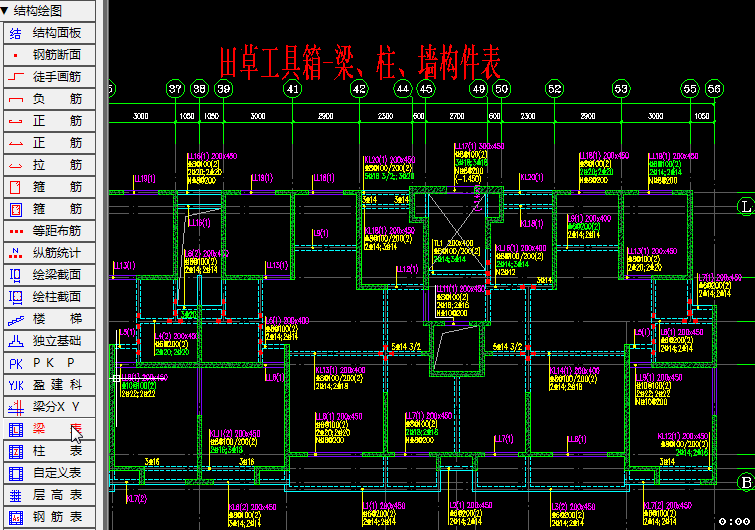

               TcLiangBiao      选择平面图的文字标注，显示该平面图的梁表。

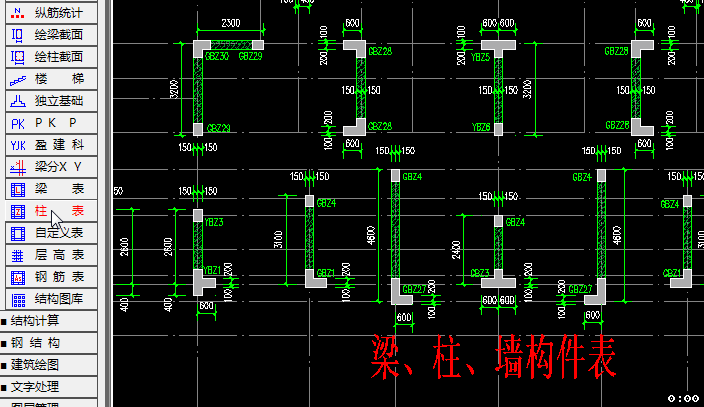

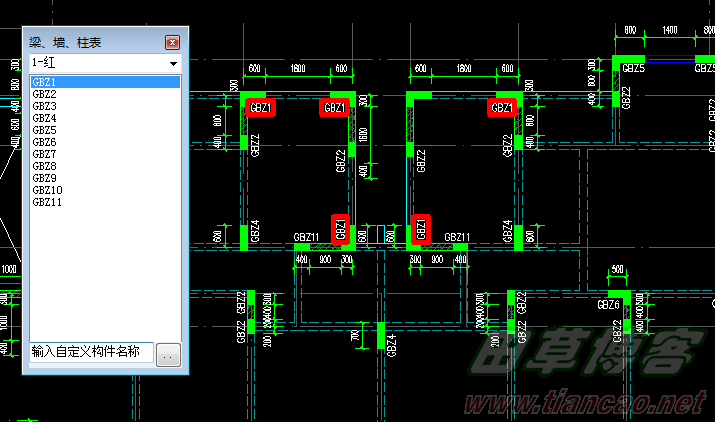

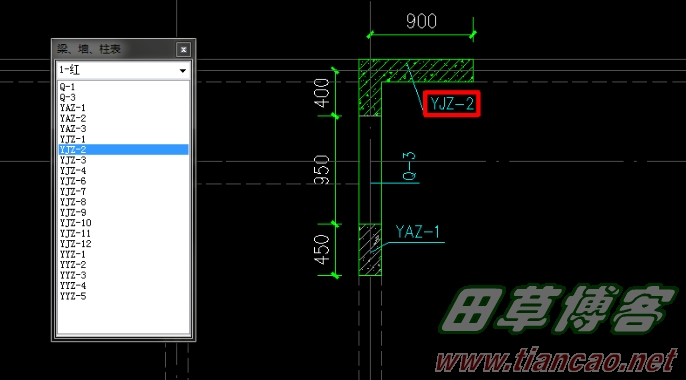

               TcZhuBiao        选择平面图的文字标注，显示该平面图的墙柱表。

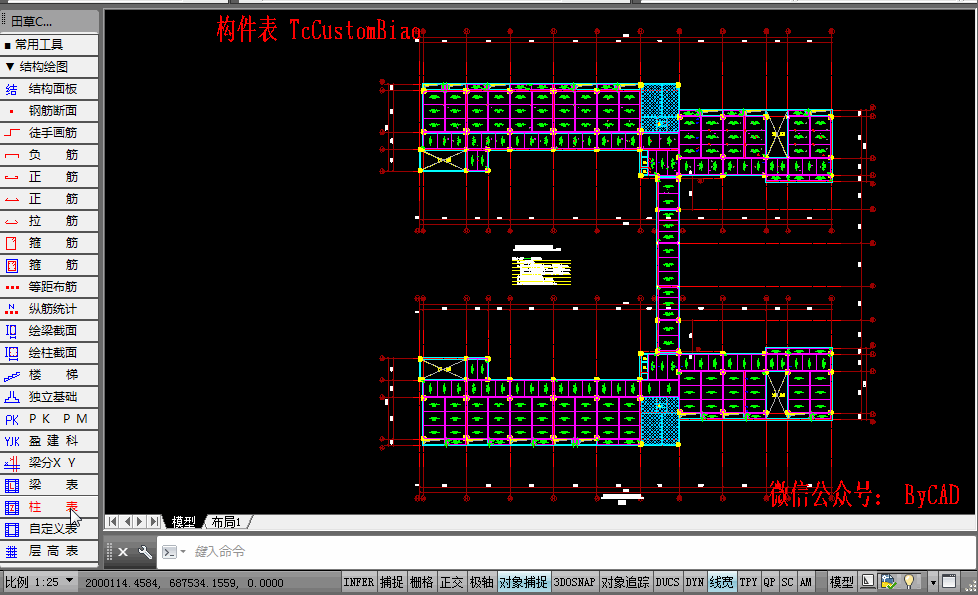

               TcCustomBiao   输入自定义构件的名称，选择平面图中的文字标注，显示自定义构件表。

操作：
第一次使用在AutoCAD中输入命令 netload 加载*.dll文件。
以后再次使用，只要输入TcLiangBiao 、TcZhuBiao、TcCustomBiao、TcChongBianHao等命令时，会自动加载该插件。

附属命令：
                TcLiangChongBianHao       对梁进行重新编号。
                TcLiangChongBianHao1     指定梁编号的起始值再重编号。
                TcLiangCheck           对梁标注检查，检查是否存在梁号却没有截面和配筋信息。
                TcQiangZhuChongBianHao  墙柱重编号
                TcLiangGuiBing  梁编号归并
