'折断线绘制***********************************************折断线绘制****************************
'
Sub DrawDDX()
    On Error GoTo E:
    Dim P1 As Variant, P2 As Variant
    ThisDrawing.Utility.InitializeUserInput 1, ""
    P1 = ThisDrawing.Utility.GetPoint(, "指定折断的第一点:  ")
    ThisDrawing.Utility.InitializeUserInput 1, ""
    P2 = ThisDrawing.Utility.GetPoint(P1, "指定折断的第二点:  ")
    Dim XD As AcadLine
    Set XD = ThisDrawing.ModelSpace.AddLine(P1, P2)
    '计算中点坐标
    Dim PO(2)  As Double
    PO(0) = (P1(0) + P2(0)) / 2: PO(1) = (P1(1) + P2(1)) / 2: PO(2) = (P1(2) + P2(2)) / 2

    '计算其他点坐标

    Dim P3(2) As Double, P4(2) As Double, P5(2) As Double, P6(2) As Double, P7(2) As Double, P8(2) As Double
    Dim Pi As Double ' 圆周率
    'Pi = 3.14159265358973
    Pi = 4 * Atn(1) '计算圆周率,反正切直为1对应的是45度。
    '圆的半径
    Dim R As Double
    R = XD.Length

    P3(0) = PO(0) + Cos(XD.angle + Pi / 2 - 1 * Pi / 9) * 0.15 * R  '90-20度
    P3(1) = PO(1) + Sin(XD.angle + Pi / 2 - 1 * Pi / 9) * 0.15 * R
    P3(2) = P1(2)


    P4(0) = PO(0) + Cos(XD.angle + 3 * Pi / 2 - 1 * Pi / 9) * 0.15 * R '270-20度
    P4(1) = PO(1) + Sin(XD.angle + 3 * Pi / 2 - 1 * Pi / 9) * 0.15 * R
    P4(2) = P1(2)

    P5(0) = PO(0) + Cos(XD.angle) * 0.1 * R
    P5(1) = PO(1) + Sin(XD.angle) * 0.1 * R
    P5(2) = P1(2)

    P6(0) = PO(0) + Cos(XD.angle + Pi) * 0.1 * R
    P6(1) = PO(1) + Sin(XD.angle + Pi) * 0.1 * R
    P6(2) = P1(2)

    P7(0) = PO(0) + Cos(XD.angle) * R * 0.7
    P7(1) = PO(1) + Sin(XD.angle) * R * 0.7
    P7(2) = P1(2)

    P8(0) = PO(0) + Cos(XD.angle + Pi) * R * 0.7
    P8(1) = PO(1) + Sin(XD.angle + Pi) * R * 0.7
    P8(2) = P1(2)
    XD.Delete
    '二维多线段绘制
    Dim DDX As AcadLWPolyline '三维多线段为AcadPolyline
    Dim P(0 To 11) As Double '三维多线段数组必须是三的陪数,前三个为一个坐标。
    P(0) = P8(0): P(1) = P8(1) '二维两个为一个坐标
    P(2) = P6(0): P(3) = P6(1)
    P(4) = P4(0): P(5) = P4(1)
    P(6) = P3(0): P(7) = P3(1)
    P(8) = P5(0): P(9) = P5(1)
    P(10) = P7(0): P(11) = P7(1)

    ThisDrawing.ModelSpace.AddLightWeightPolyline P '绘制二维多线段,三维多线段为AddPolyline
    End
E:
End Sub
'******************************************************************************************

'*********************************************************************************************

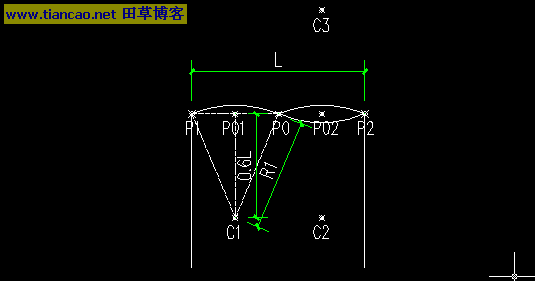

'管道折断线绘制***********************************************管道折断线绘制**********************
'
Sub DrawGDDDX()
    On Error GoTo E:
    '捕捉两个端点
    Dim P1 As Variant, P2 As Variant
    ThisDrawing.Utility.InitializeUserInput 1, ""
    P1 = ThisDrawing.Utility.GetPoint(, "指定折断的第一点:  ")
    ThisDrawing.Utility.InitializeUserInput 1, ""
    P2 = ThisDrawing.Utility.GetPoint(P1, "指定折断的第二点:  ")
    '获得两点间的距离
    'ThisDrawing.ModelSpace.AddPoint P1
    'ThisDrawing.ModelSpace.AddPoint P2

    Dim L As Double
    L = P2PDistance(P1, P2)
    '所画圆弧的半径
    Dim R As Double
    R = 0.6 * L
    '获得中点坐标
    Dim PO(2) As Double, PO1(2) As Double, PO2(2) As Double
    PO(0) = (P1(0) + P2(0)) / 2:      PO(1) = (P1(1) + P2(1)) / 2:       PO(2) = (P1(2) + P2(2)) / 2
    PO1(0) = (P1(0) + PO(0)) / 2:     PO1(1) = (P1(1) + PO(1)) / 2:      PO1(2) = (P1(2) + PO(2)) / 2
    PO2(0) = (P2(0) + PO(0)) / 2:     PO2(1) = (P2(1) + PO(1)) / 2:      PO2(2) = (P2(2) + PO(2)) / 2
    'ThisDrawing.ModelSpace.AddPoint PO
    'ThisDrawing.ModelSpace.AddPoint PO1
    'ThisDrawing.ModelSpace.AddPoint PO2

    '两点与x正方向成的角
    Dim A As Double
    A = ThisDrawing.Utility.AngleFromXAxis(P2, P1)
    '所画圆弧圆心
    Dim Pi As Double ' 圆周率
    'Pi = 3.14159265358973
    Pi = 4 * Atn(1) '计算圆周率,反正切直为1对应的是45度。
    '创建匿名块
    Dim BlockObj As AcadBlock
    Set BlockObj = ThisDrawing.Blocks.Add _
        (P1, "*A")
    '计算三个圆弧的圆心
    Dim C1(2) As Double, C2(2) As Double, C3(2) As Double
    C1(0) = PO1(0) + Cos(A + Pi / 2) * R: C1(1) = PO1(1) + Sin(A + Pi / 2) * R: C1(2) = PO(2)
    'ThisDrawing.ModelSpace.AddPoint C1
    Dim StartA As Double, EndA  As Double, R1 As Double
    '圆弧起点的角度
    '使用 AngleFromXAxis 方法查看直线与 X 轴所成的角度
    StartA = ThisDrawing.Utility.AngleFromXAxis(C1, PO)
    '圆弧终点的角度
    EndA = ThisDrawing.Utility.AngleFromXAxis(C1, P1)
    '圆弧的半径
    R1 = P2PDistance(C1, PO)
    '向块添加圆弧
    BlockObj.AddArc C1, R1, StartA, EndA

    C2(0) = PO2(0) + Cos(A + Pi / 2) * R: C2(1) = PO2(1) + Sin(A + Pi / 2) * R: C2(2) = PO(2)
    'ThisDrawing.ModelSpace.AddPoint C2
    StartA = ThisDrawing.Utility.AngleFromXAxis(C2, P2)
    EndA = ThisDrawing.Utility.AngleFromXAxis(C2, PO)
    BlockObj.AddArc C2, R1, StartA, EndA

    C3(0) = PO2(0) + Cos(A - Pi / 2) * R: C3(1) = PO2(1) + Sin(A - Pi / 2) * R: C3(2) = PO(2)
    'ThisDrawing.ModelSpace.AddPoint C3
    StartA = ThisDrawing.Utility.AngleFromXAxis(C3, PO)
    EndA = ThisDrawing.Utility.AngleFromXAxis(C3, P2)
    BlockObj.AddArc C3, R1, StartA, EndA
    '插入块
    ThisDrawing.ModelSpace.InsertBlock P1, BlockObj.Name, 1, 1, 1, 0
    End
E:
End Sub
'*********************************************************************************************
